直流信號輸入隔離安全柵
一、產品概述
將處于現場危險區域的各種設備的直流信號源，經過安全柵隔離、干擾抑制等處理后。向安全側的控制系統或其它儀表輸出標準的直流信號。
二、功能特點
1、采用獨立的直流電源供電，供電電源 - 輸入 - 輸出之間隔離。
2、標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。
三、技術指標
1、供電電源：
供電電壓范圍：20-30VDC
額定供電電壓：24VDC
電流消耗 (24VDC供電時 )：<25mA(1進1出）；<40mA(1進2出 )；<50mA(2進2出）
2、從危險區輸入：
輸入電流：4-20mA；0-20mA；0-10mA；其它指定電流
輸入電壓：1-5V；0-5V；0-10V；其它指定電壓
輸入阻抗：電流輸入時24Ω； 電壓輸入時≥500KΩ
3、向安全區輸出：
輸出電流：4-20mA；0-20mA；0-10mA；其它指定電流
輸出電壓：1-5V；0-5V；0-10V；其它指定電壓
負載電阻：4-20mA輸出時 ,≤350Ω( 出廠默認 )；1-5V輸出時 ,≥100KΩ
4、綜合通用參數：
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：<10ms
隔離能力：輸入 - 輸出 - 電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入 - 輸出 - 電源之間 ≥ 100MΩ / 500VDC
機殼材質：PC(聚碳酸脂) 材料
外形尺寸：16×116×110(mm)
工作環境溫度： -20～＋ 60℃
適用于連接的現場設備及所處危險區域：各種直流信號源設備。0區、1區、2區；IIA、IIB、IIC危險區。
5、防爆等級標志：[Exia Ga]IIC

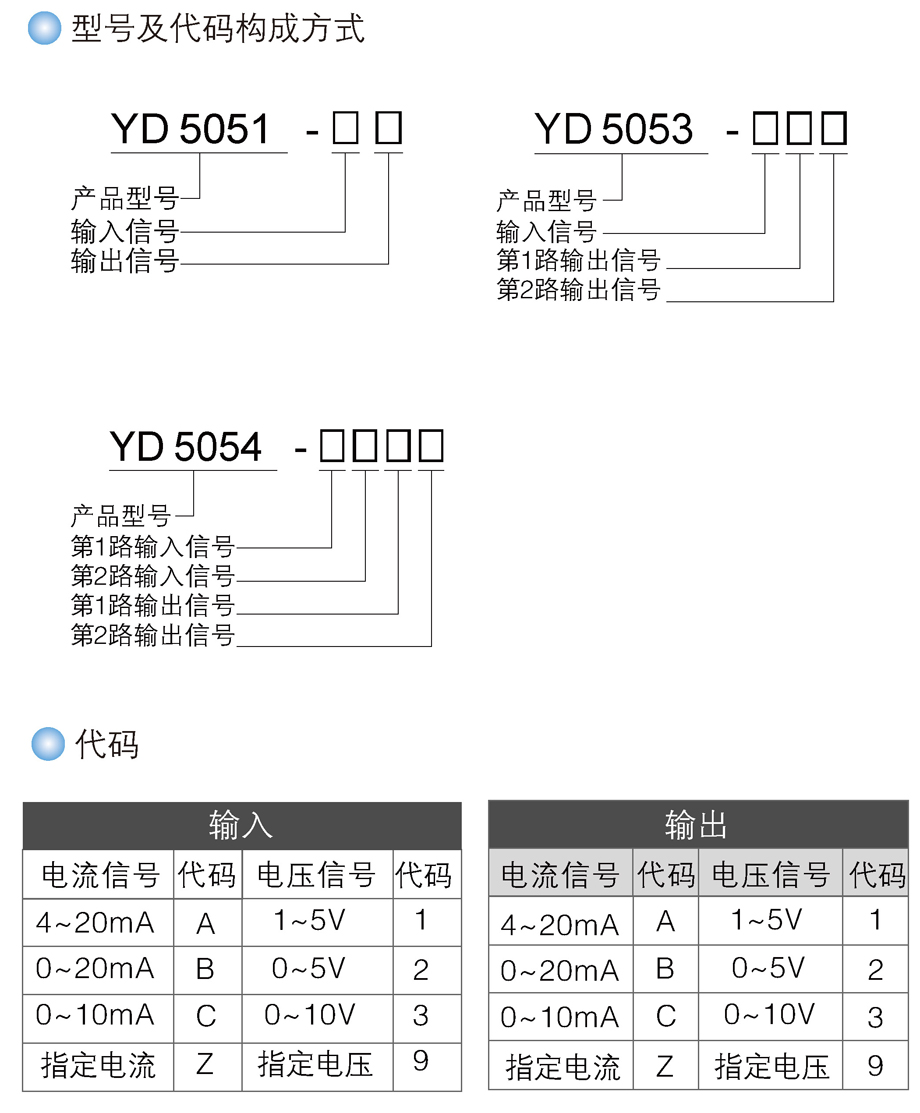

四、選型及規格
